鄭彩春
【摘要】基于現(xiàn)今的建筑工程施工中常用的2mm 面環(huán)氧砂漿地坪施工技術(shù)的快速發(fā)展和應(yīng)用，本文以臨沂市圖書文化廣場(chǎng)地下車庫地坪為例對(duì)2mm 面環(huán)氧砂漿地坪施工技術(shù)進(jìn)行分析探討。
【關(guān)鍵詞】2mm 面環(huán)氧砂漿地坪，施工技術(shù)
一、前言
環(huán)氧砂漿地坪具有強(qiáng)度高、穩(wěn)定性好、耐久性強(qiáng)、防化學(xué)溶劑及酸、堿、鹽介質(zhì)的腐蝕；耐磨性強(qiáng)、抗滑性高、耐沖擊、防塵、養(yǎng)護(hù)、維修方便等特點(diǎn)，適應(yīng)于耐一定沖擊性的電器、食品、化工、醫(yī)院、煙草、紡織、文體、家具、服裝、制藥等制造車間，特別適用于汽車、叉車、手推車、電子機(jī)械通訊儀表等廠房，在地下庫房、坡道（殘疾人坡道）地下車位，主干道等都能得到廣泛的應(yīng)用，建筑市場(chǎng)潛力很大。
二、工程概況
山東省臨沂市圖書文化廣場(chǎng)項(xiàng)目是山東省齊魯文化地標(biāo)建筑，集辦公、公寓、商場(chǎng)、酒店、餐飲圖書館、電影院及住宅于一體的城市綜合體項(xiàng)目， 建筑面積268000m2 ，位于市新華一路與紅旗路交匯處路南，共有A、B、C、D、E、F 六個(gè)單體項(xiàng)目，框剪結(jié)構(gòu)，基礎(chǔ)埋置深度-9.80m，地下共有二層，均為車庫，小區(qū)采用雙循環(huán)坡道共三個(gè)，步行出口六個(gè)，坡道及車位采用2mm 環(huán)氧砂漿地坪施工技術(shù)，施工面積18000m2。以下為圖書館實(shí)景圖
三、環(huán)氧地坪砂漿地坪簡(jiǎn)介及施工準(zhǔn)備
1、環(huán)氧地坪
環(huán)氧地坪即環(huán)氧樹脂地坪,是由高性能環(huán)氧樹脂主劑及固化劑組成,配合專用機(jī)具及輔材、經(jīng)專業(yè)施工人員現(xiàn)場(chǎng)施工而形成的一種彩色、整體無縫的工業(yè)地坪。環(huán)氧地坪在國外被稱做“工業(yè)地毯”,除了能滿足功能性要求,其優(yōu)越的裝飾性能是目前其他建筑材料無法替代的。環(huán)氧地坪的整體聚合物面層,稱為環(huán)氧地坪漆,可分為溶劑型和無溶劑型兩種,溶劑型環(huán)氧地坪涂料在生產(chǎn)、施工和固化過程中會(huì)排放一定量的揮發(fā)性有機(jī)物(VOC),有輕微毒性和刺激性,但成本比較低,經(jīng)過適當(dāng)?shù)奶幚硪部蛇_(dá)到衛(wèi)生要求;而無溶劑環(huán)氧地坪涂料符合環(huán)保理念,無揮發(fā)性有機(jī)物排放,被廣泛用于工業(yè)地坪的涂飾中。常用的環(huán)氧地坪可以分為:環(huán)氧平涂地坪、環(huán)氧砂漿地坪、環(huán)氧自流平地坪、環(huán)氧彩砂地坪等。
2、施工準(zhǔn)備
（一）打磨機(jī)、鼓風(fēng)機(jī)（吹風(fēng)機(jī)）、噴燈、笤帚、鐵锨、刮平桿、毛刷、抹平板、料斗及汽油等已進(jìn)場(chǎng)。施工材料及環(huán)境要求：
（二）材料要求：優(yōu)先采用通過綠色環(huán)保認(rèn)證產(chǎn)品的環(huán)氧樹脂材料；石英砂應(yīng)顆粒均勻，篩目符合要求，不同篩目的材料應(yīng)分別堆放以防混用。
（ 三） 環(huán)境要求： 地坪漆的厚度有0.40-0.60mm 、0.80-1.20mm 、1.40-1.60mm ......2mm 地坪地面，本工程采用2mm 環(huán)氧砂漿地坪標(biāo)準(zhǔn)。施工前砼必須完全固化（一般28 天以上）和干燥（表面濕度低于8%）。被涂表面必須清除灰塵、油脂、鐵銹等，表面打磨、清除干凈并要注意通風(fēng)換氣和防止揚(yáng)塵。與周邊墻面、柱面應(yīng)適當(dāng)遮擋防止污染。施工與固化期間要在環(huán)境溫度10℃以上，以保證施工和漆膜固化能正常進(jìn)行。
四、工藝流程
施工準(zhǔn)備→基底打磨→清理除塵→烘烤基層→底漆施工→固化底漆→二遍120 目石英砂加環(huán)氧樹脂刮第一層→二遍180 目環(huán)氧樹脂加石英砂刮第二層→二遍300 目混合料刮第三層→面漆噴施→劃線修邊→清理現(xiàn)場(chǎng)。
五、環(huán)氧砂漿地坪施工工藝
1、打磨原始地面后，將污物清除，利用鼓風(fēng)機(jī)將表面浮塵清凈，使地面清潔干凈。
基層處理的目的是保證環(huán)氧地坪與基層有足夠的附著力，使環(huán)氧地坪形成一個(gè)良好的整體。采用打磨機(jī)徹底、普遍打磨混凝土基層表面，除去表面的浮漿、松動(dòng)及其它殘留物，清理出表面的油污等對(duì)粘結(jié)不利的有機(jī)物，用環(huán)氧砂漿對(duì)地面局部進(jìn)行點(diǎn)補(bǔ)，并對(duì)油污、空鼓、伸縮縫和不規(guī)則裂縫進(jìn)行處理、切割和填補(bǔ)。
2、利用噴燈烘烤地面除去原有污物，潮濕和積水部位應(yīng)充分干燥，或者適當(dāng)延長(zhǎng)烘烤間，烘烤目的主要是增強(qiáng)環(huán)氧樹脂底漆的有效滲透，實(shí)現(xiàn)高強(qiáng)度附著。注意普通砼表面烘烤時(shí)間不宜過長(zhǎng)以免燒壞砼面層。
3、采用環(huán)氧樹脂底漆封閉地坪、固化基層。
4、采用120 目石英砂加環(huán)氧樹脂滿刮地面二遍，確定地坪標(biāo)高后，補(bǔ)平地面原有缺陷，其目的是提高地坪的抗碾壓強(qiáng)度。
5、采用180 目石英砂加環(huán)氧樹脂滿刮地面二遍，利用刮桿刮平地面、補(bǔ)平原有缺陷。
6、采用300 目相同的兩種材料混合后滿刮地面二遍，使表面平整，厚度完全符合設(shè)計(jì)的要求，即滿足地坪上面漆前的要求。
7、表面噴施面漆使顏色均勻一致，厚度符合要求。
8、最后進(jìn)行劃線處理，
清理施工現(xiàn)場(chǎng)，待固化完成后

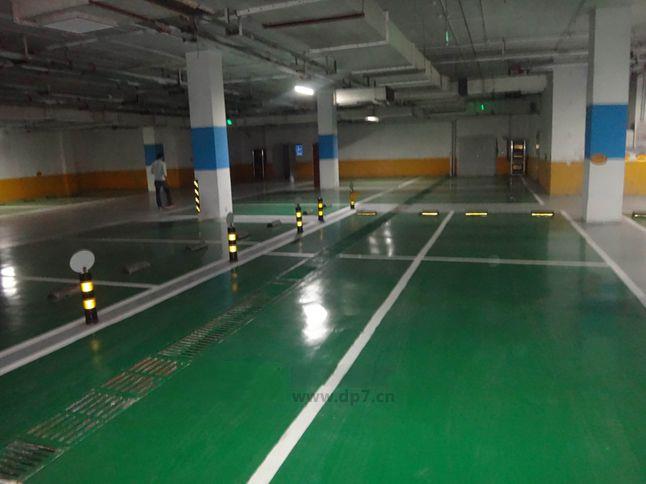

進(jìn)行地坪的劃線處理，清掃施工現(xiàn)場(chǎng)，固化48 小時(shí)后即可上人行走或者跑車。
六、環(huán)氧砂漿地坪施工質(zhì)量控制標(biāo)準(zhǔn)
在工程的施工建設(shè)過程中我們必須要保證以下的工程建筑要求：
1、干燥時(shí)間：表面干燥≤4 小時(shí)；實(shí)干≤24 小時(shí)。
2、粘結(jié)強(qiáng)度：與水泥的粘結(jié)強(qiáng)度≥2Mpa。
3、硬度：≥0.85。
4、耐沖擊性：1J/cm2(1 焦耳/cm2)。
5、耐磨性：＜0.02(7.5g/500γ)。
6、耐熱性：150℃；2h 無變化。
7、耐水性：48d 無變化。
8、抗壓強(qiáng)度：≥81N/mm2。
9、抗彎強(qiáng)度：≥15N/mm2。
10、拉伸強(qiáng)度：≥10。施工注意事項(xiàng)控制
11、在工程的施工中要避免皮膚接觸涂料，應(yīng)在操作時(shí)戴防護(hù)手套。施工場(chǎng)所應(yīng)注意通風(fēng)。材料調(diào)配時(shí)，必須以底布或紙板墊底，并避免任何一種材料單獨(dú)滴在基層上，造成不干，若不小心滴上必須立即擦拭干凈。攪拌后材料應(yīng)在可使用時(shí)間內(nèi)涂布完畢，避免表面接近硬化而無法涂布。施工時(shí)現(xiàn)場(chǎng)條件，相對(duì)濕度應(yīng)低于85％。溫度在10 度以上。
另外，環(huán)氧砂漿地坪地面耐30%NaCl13 天無變化；耐10%H2SO456 天無變化；耐10%的NaOH56 天無變化；耐10%的汽油、柴油、機(jī)油56 天均無變化。
七、環(huán)氧砂漿地坪施工技術(shù)的優(yōu)點(diǎn)及評(píng)估標(biāo)準(zhǔn)
1、施工技術(shù)的優(yōu)點(diǎn)
各種環(huán)氧地坪均具有高度耐磨、整體無縫,完全不起塵、極易清潔、強(qiáng)裝飾性等優(yōu)異性能,但設(shè)計(jì)和施工時(shí)還應(yīng)注意以下兩點(diǎn):一、環(huán)氧地坪不能抵抗較重的地下潮氣(環(huán)氧地坪因其分子結(jié)構(gòu)極為密實(shí),地下潮氣無法透過),若一樓地面混凝土基層未做防潮隔離層,則一旦地下潮氣太重,容易將環(huán)氧地坪涂層頂起,前期會(huì)形成一個(gè)鼓包,隨后就會(huì)破裂、脫落。因此環(huán)氧地坪的混凝土墊層下應(yīng)設(shè)置0.2mm 厚的塑料薄膜作為防潮層,并應(yīng)在施工時(shí)保證薄膜層不得破損。如果采用在混凝土面層下加做聚氨酯防水層的構(gòu)造方式則是最佳方案;二、環(huán)氧地坪抗劃傷性能較差:環(huán)氧地坪涂層對(duì)于抵抗砂粒、鐵屑等各類尖銳、堅(jiān)硬物體的劃傷能力較差。因此施工環(huán)氧地坪的車間地坪必須經(jīng)常保持地面潔凈。此外,根據(jù)實(shí)驗(yàn)數(shù)據(jù)表明,環(huán)氧地坪的光澤度不宜超過80,否則容易產(chǎn)生反射眩光,使人體產(chǎn)生不舒適的感覺,容易造成眼睛疲勞,降低生產(chǎn)效率,同時(shí),選用時(shí)還應(yīng)注意環(huán)氧地坪的耐高溫性能和耐候性也不是很好
2、地坪的質(zhì)量評(píng)估
表面狀況：作為一種表面裝飾性極強(qiáng)的自流平性涂料，要求自流平有良好的平整性，同時(shí)不應(yīng)該有雜物等不良狀況。
飽滿度：我們通常采用反光率的一個(gè)指標(biāo)來度量飽滿度，我們要求在固化好的自流平地面上的反光率達(dá)到95％，若反射率均不大于85％，從而造成亮度不高。
硬度：作為地坪，要求固化后的地坪表面有一定的硬度，從而達(dá)到足夠的耐磨性，填料會(huì)下沉的自流平涂料在固化后地坪的地面硬度不是太高，一般要求地坪的硬度>2H，以達(dá)到工業(yè)使用要求。
八、結(jié)束語
臨沂市圖書文化廣場(chǎng)地下室環(huán)氧砂漿地坪施工過程中，采用嚴(yán)格的質(zhì)量控制措施，委派專人進(jìn)行施工，建設(shè)、監(jiān)理單位人員全過程進(jìn)行跟蹤，要求每道工序都進(jìn)行檢驗(yàn)，經(jīng)過嚴(yán)格預(yù)控，地坪質(zhì)量全部符合設(shè)計(jì)要求，作為一種快捷方便、實(shí)用、價(jià)格適中的施工工法，在大型體育場(chǎng)館、賽道及坡道等工程領(lǐng)域得到廣泛推廣和利用。
參考文獻(xiàn)：
[1] 滕洪澤.整體性耐磨地坪設(shè)計(jì)[J].科技資訊,2011(5).
[2] 宋紅弟,葛鐵漢.非金屬耐磨地坪在地下車庫維修中的應(yīng)用[J].科技創(chuàng)新導(dǎo)報(bào),2012(S1).
[3] 金屬骨料耐磨地坪[J].科技資訊,2013(1).
[4] 葉楓.大面積廠房地坪的施工[J].工業(yè)建筑2011(2).
[5] 李宗霞,高雷.冶金企業(yè)大面積廠房地坪的施工[J].內(nèi)蒙古科技與經(jīng)濟(jì),2012(2).
