砂眼主要是由于干粉砂漿中骨料級配設計不合理而造成，如圖3 所示。
褪色
水泥基耐磨地坪的一大優勢是可以根據客戶需求，通過改變顏料種類及摻量，得到不同顏色的耐磨地坪。然而，由于很多有機類顏料耐堿耐候性較差，從而導致地坪在使用過程中發生褪色現象，如圖4 所示。
褪色可分為真褪色和假褪色。真褪色是由于耐磨材料中的顏料耐堿性或耐光性差而導致的。眾所周知，水泥是高堿性材料，有機顏料在強堿性或光照條件下極易發生分解，從而發生褪色現象。
而假褪色是由于基層混凝土泛堿，在面層形成白色的結晶體，覆蓋了材料本身的顏色，形成假褪色現象。混凝土析鹽（泛堿）可分為初次析鹽和二次析鹽。初次析鹽發生在混凝土硬化過程中，被拌和水溶解度鹽霜成分，隨著混凝土的干燥而逐漸在混凝土表現析出。二次析鹽是混凝土硬化后，由于雨水或地下水的滲入，將其內部的鹽霜成分通過毛細孔帶至混凝土表面所致。可采用稀釋的醋酸來區分真假褪色：假褪色表面形成的結晶體很容易被醋酸洗去，恢復顏料本色，而真褪色的表面顏色無法恢復。
2 性能優化
針對實際工程中出現的起皮、砂眼和褪色等問題，我們對原材料配比及施工工法進行了相應調整。
2.1 調整細骨料的顆粒級配
耐磨地坪砂漿中骨料使用的是不同型號的機制砂，其篩分級配表1 所示。

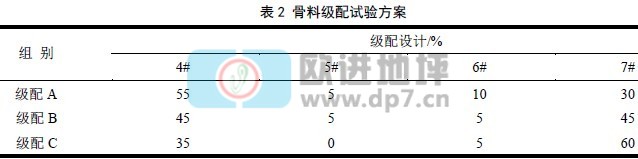

為研究砂的顆粒級配對材料性能的影響，我們設計了三組級配，如表 2 所示。

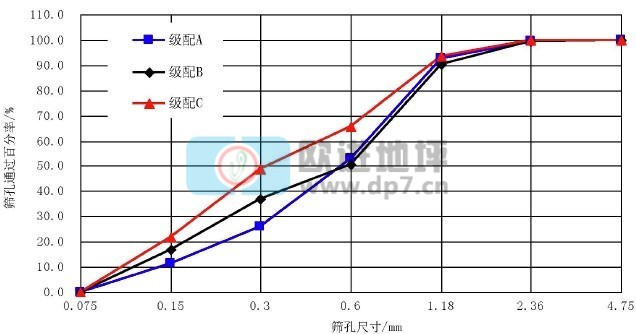

級配曲線圖如圖5 所示。
經實驗施工對比發現，級配A 粗骨料含量偏多，表面出現較多砂眼；級配B 施工性能較好，且表面沒有明顯砂眼；級配C 細骨料含量較多，雖可避免出現砂眼，但由于細集料比表面積增大，導致漿體需水量增多，造成可施工性能變差，且容易發生脫層現象。由此可見，當砂的級配合適時，既可提高地坪整體密實度，增加強度，避免砂眼，又可提高其施工性能，改善地坪材料與基層混凝土的粘結性能，避免起皮及脫層現象。
